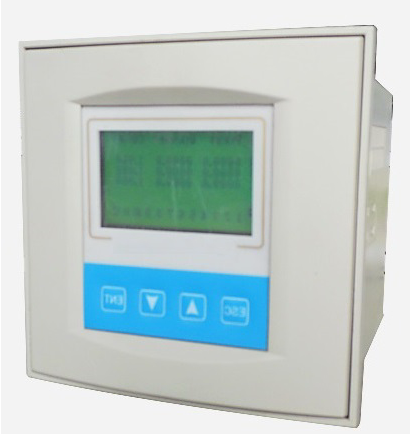

KLTS-FK系列-智能控制器
- 產品描述
- 技術參數
KLTS-FK系列-智能控制器主要完成數據采集、通信、邏輯控制功能，是整個系統的核心,可以實現對電網參數的實時測量，監視當前用戶變壓器的無功需求，準確快速發出指令，綜合控制各智能電容模塊協調工作。實現對電網無功的有效補償，確保補償后功率因數滿足供電要求。
技術參數
1)工作電源：工作電源：AC220V±20%，50Hz
2)取樣物理量
取樣電壓：AC220V±20%，頻率50Hz，三相四線
取樣電流：0～5A三相三線（進線柜電流互感器二次輸出端）
3)控制功能
輸出路數：1～12/16/18/24路
輸出路容量：
動態 DC12V×30mA/支路
靜態 繼電器干結點250V/5A
控制模式：單相補償、三相補償、混合補償任意組合
投切模式：循環+編碼投切，模糊投切
通訊接口：RS-485，支持Modbus協議
安裝尺寸
外形尺寸：144×144×110（mm）
開孔尺寸：138×138（mm）
嵌入深度:95（mm）

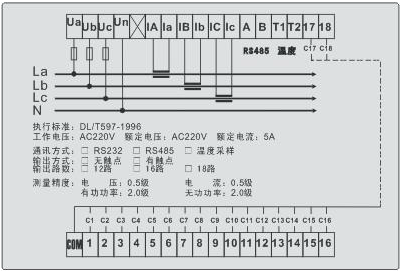

接線原理圖
